隧道衬砌台车的安装步骤有哪些?

时间:2021-01-20 11:22:25 点击:367 次 来源:河南高飞机械设备集团有限公司

  在对隧道的施工中我们现在很难离开隧道衬砌台车,隧道衬砌台车就是根据隧道建设情况而设计出来的,是隧道施工中必备的设备,操作隧道衬砌台车可以很好的完成针对隧道内的衬砌工作,加固隧道的稳定性和承受能力,避免因隧道承受不住压力而倒塌或变形,你知道隧道衬砌台车怎么安装吗?高飞小编给大家带来了隧道衬砌台车的安装步骤,下面一起来看看吧。

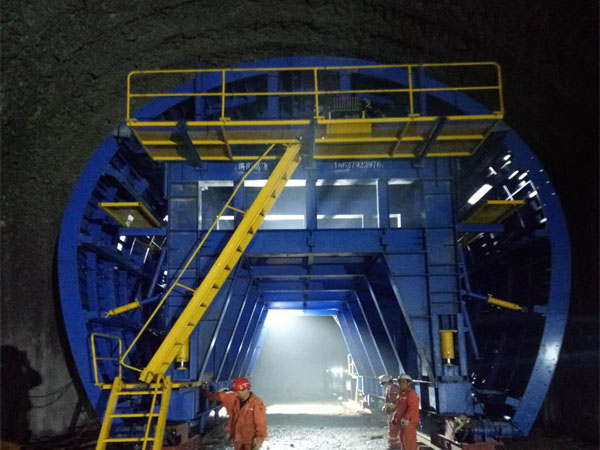

隧道衬砌台车

  隧道衬砌台车安装步骤:

  1、铺设轨道

  轨道铺设中场地的选择要尽可能平坦和开放,以便于后续的安装工作,根据场地的实际情况,场地一般应为20x30米左右,如果孔安装在里面,它需要顶部在外50厘米,侧面在外30厘米,手推车的长度加三米以方便吊装操作,并在现场保持高于两倍手推车长度加3米的位置,且周围无障碍物。

  2、安装锚杆

  在隧道衬砌台车安装时,也需要安装锚杆,其具体位置将根据技术部的内容要求确定,轨道将根据台车轨距的要求铺设,轨道将是直的,没有明显的凹坑、错缝,前后左右的高差小于5 mm,中心线将尽可能与隧道的中心线重合,其误差小于15mm,轨道轨枕间距通常小于或等于0.5米,将它们钉牢并紧固,钢轨采用38公斤/米重的钢轨。

  3、安装行走轮架总成

  使用链滑车或起重机,将主动轮架和从动轮架分别放置在铺设好的轨道上,并做好临时支撑,根据底部纵梁的中心线调整前后轮架之间的距离,以对角线相等的原则调整轮架的正确方位,对其垫平和固定。

  4、安装底部纵梁

  将底部纵梁提升到已安装的轮架上方,并使用螺栓添加临时支撑,检查对角线是否已改变,没有发生改变,就可安装门框。

  5、门式刚架的安装

  一般来说,门式刚架整体组件要在现场组装好,然后把它们一个接一个地吊在底部纵梁的相对位置,并用螺栓临时固定。

  6、安装锁梁剪刀撑

  安装锁梁、剪刀撑,让它们尽快的成为一个整体,在安装门框时,对每个空间都安装锁梁和剪刀撑,通过垂直球或眼视图调整和对齐,并及时拧紧所有螺栓以形成完整的骨架。锁链安装完成后,即可安装顶轴油缸和隧道衬砌台车的其他部件。

  7、安装平台梁

  首先吊起顶轴油缸顶部的平台梁,调整好中心距离和对角线,添加起临时的支撑架,然后吊起平台梁顶部的提升梁并用螺栓固定好。

  8、安装吊梁柱顶模板

  可以从中间开始对顶模的安装,慢慢向两端延伸,这样做可以减少不必要的误差,在中间首先安装完成一个顶模后,在检查弦长和弦高符合设计标准后在安装其它的顶模,可以每安装完成一个顶模就检查一次,直到安装完成。
  若您不太知道衬砌台车安装的话,可以参考以上隧道衬砌台车的安装步骤对台车进行安装,隧道衬砌台车在对隧道的加固中作用还是很大的,在衬砌台车对隧道做完加固工作后,为了安全,一般还会使用台车再次在隧道内进行加固建设和美观度的建设,方便通信、照明设备的进入,高飞机械公司专注于隧道、桥梁、公路等多个领域,公司主要产品有衬砌台车、防水板台车、隧道养护台车、仰拱栈桥等,欢迎您来电咨询或在下方留言。
